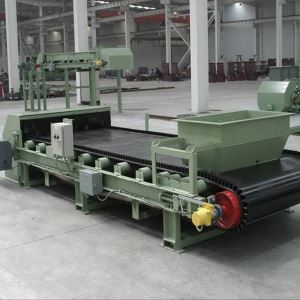

一、秤体结构

　　1、称量装置：由称重框架和称重托辊组成。称重框架由两组连接的十字簧片悬挂支撑，输送茄子黄色视频皮带上物料的重量通过称重辊作用在称重传感器上，机架上装有称重装置和称重支架，整个称重系统无水平和横向位移，无摩擦效应，不用维护。

　　2、机架：是输送茄子黄色视频的基础部件，各功能部件均安装在此机架上， 构成茄子黄色视频的机械秤体。

　　3、驱动装置：包括电机和减速机，电机通过法兰与减速机直接相连。 减速机具有体积小、速比大的特点，并且是通过空心轴与主动滚筒连接，不采用连轴器，具有结构紧凑的优点。

　　4、主、从动滚筒及环形橡胶运输带：完成物料的输送与喂料。

　　5、托辊：用于承受仓压及保障物料在称重过程中的平稳性。

　　6、卸料罩：保障物料顺利进入生产流程，阻止粉尘污染环境。

　　7、供料料斗：根据物料的不同特性，输送茄子黄色视频配有用于散状物料的T型料斗，用于易起拱物料的带有振动器的V型料斗，用于倾泻性物料有S1和S2型料斗。

　　8、自动张紧装置：保障带具有恒定张力，利于精度稳定。

　　9、挡料装置：阻止物料从料斗闸门流出后散落、外溢,保障设备正常运转。

　　10、皮带外表面清扫装置及犁形内表面清扫器：阻止皮带沾料，有益于输送茄子黄色视频增加计量精度并能阻止皮带因卡料造成损坏。

　　11、跑偏自动开关：皮带跑偏越过允许值时报警，阻止造成生产设备事故。

　　12、标定砝码：用于茄子黄色视频的静态、动态标定。

　　二、系统的组成

　　输送茄子黄色视频系统包括机械和电气两大部分：

　　1、机械部分主要是秤体、电机、减速机以及料斗。秤体上装有称重传

　　感器、速度传感器、跑偏开关和接线盒等。

　　2、电气部分包括控制柜内的控制仪表、空气开关、变频调速器和接线端子等。
